OPTICAL BELT SCALE
Medición volumétrica sin contacto para fajas transportadoras

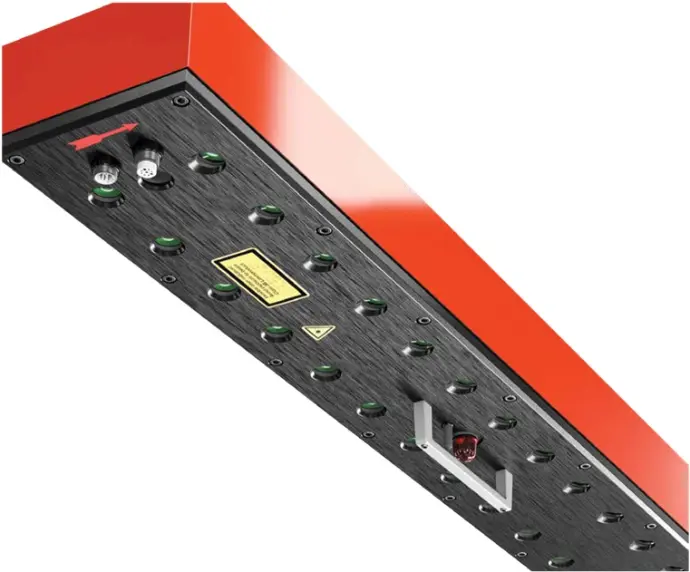

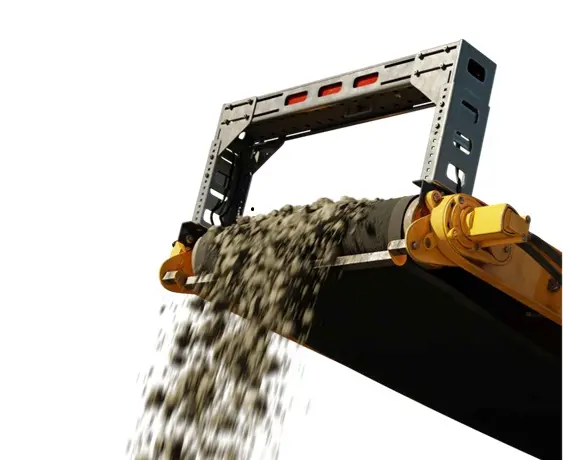

El Optical Belt Scale de H-Sensortechnik es un escáner volumétrico sin contacto que mide en tiempo real el material transportado sobre una faja. Utilizando tecnología láser de última generación, genera datos precisos de producción independientemente de las condiciones ambientales.
Más que una balanza, es una herramienta de gestión operativa. Especialmente útil en:
- Plantas de chancado primario y secundario
- Zarandas móviles
- Circuitos de acopio y stockpile
- Plantas de agregados asociadas a minería
- Operaciones contratistas de movimiento de tierras

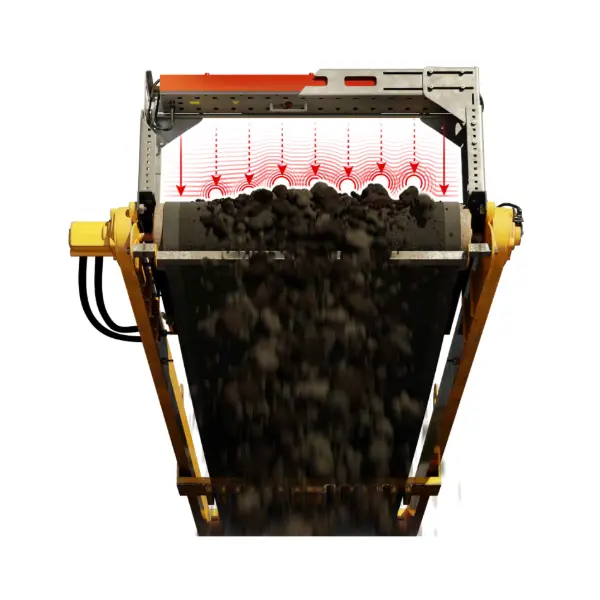

Principio de Medición
El sistema realiza una medición volumétrica continua mediante:
- Escaneo láser del perfil transversal del material sobre la faja.
- Medición de la velocidad de la banda mediante sensor inductivo.
- Cálculo volumétrico avanzado combinando perfil + velocidad.
El resultado se entrega en:
- m³
- yardas cúbicas
- toneladas (según densidad configurada)
El sistema tiene una precisión de hasta 0.4 mm de variación en el escaneo del perfil
Integración y Gestión de Datos
Transmisión y almacenamiento
- Transmisión inalámbrica en tiempo real.
- Almacenamiento interno de hasta 1 año de datos.
- Descarga mediante aplicación móvil (SensorManager).
- Visualización remota vía plataforma web (SensorTrack).
Integración con PLC
- Salida analógica 4-20 mA (m³/h).
- Salida digital por pulsos (pulso por m³).
- Monitoreo continuo y control de flujo
Ventajas Operativas
Medición sin contacto
No existen partes móviles ni elementos en contacto con el material
Insensible a condiciones externas
No se ve afectado por:
- Viento
- Polvo
- Vibración
- Temperatura
- Cambios de ángulo en la faja
Calibración única
Se calibra una vez y mantiene estabilidad
Bajo mantenimiento
Al no tener partes móviles ni células de carga, reduce mantenimiento correctivo y recalibraciones frecuentes.
